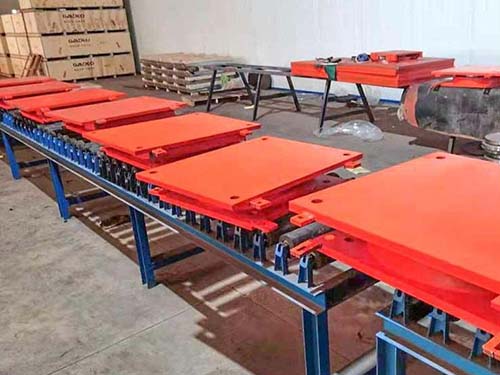

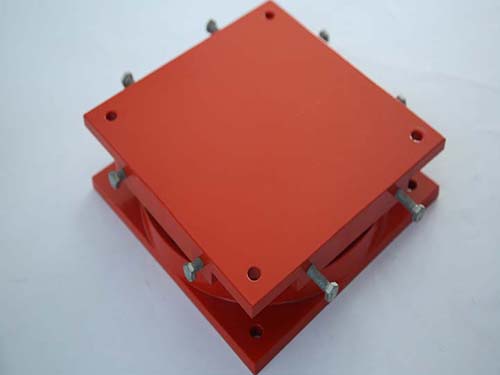

GPZ（2009）型盆式橡膠支座是鋼構件與橡膠組合而成的新型橋梁支座，它具有承載能力大、水平位移量大、轉動靈活等特點，與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大跨徑橋梁使用的較理想的支座。本系列支座目前承載力為31個級別，承載力0.4MN-60MN，能滿足國內大型橋梁建造的需要。  GPZ（2009）型盆式橡膠支座是根據JT391-2009標準設計而成，其支座基本與GPZ（Ⅱ）型盆式橡膠支座相仿。

設計依據：

1、《公路鋼筋混凝土及預應力混凝土橋涵設計規范》（JTG D62-2004）。

2、《公路橋涵鋼結構及設計規范》（JTJ025-86)。

3、、《橋梁球型支座》（GB/T17955-2009）。

4、、《公路橋梁盆式支座》（JT/T391-2009)。

設計參數

1、支座豎向設計承載能力：0.4MN～60MN。

支座的規格系列按承受的豎向荷載大小共分為33級，即：0.40MN，0.6MN，0.8MN，1MN，1.5MN，2MN。2.5MN，3MN，3.5MN，4MN，5MN，6MN，7MN，8MN，9MN，10MN，12.5MN，15MN，17.5MN，20.5MN、22.5MN、25MN、27.5MN，30MN、32.5MN、35MN、37.5MN、40MN、45MN、50MN、55MN、60MN。

2、支座設計大轉角：0.02rad。

3、支座水平設計承載力：固定支座和單項活動支座非滑移方向的水平設計承載力為支座豎向設計承載力的百分之10。

4、支座摩擦系數：常溫型活動支座摩擦系數取值0.03，耐寒性活動支座摩擦系數取值0.06。

盆式橡膠支座水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。本系列支座承載力為31個級別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。
