橋梁隔震橡膠支座
橋梁隔震橡膠支座按結構的不同可分為:水平分散力橡膠隔震支座(LNR)、鉛芯橡膠隔震支座(LRB),高阻尼橡膠支座(HDR)。橡膠隔震支座是由多層鋼板與橡膠交替疊合而成,鋼板作為橡膠支座的加勁材料,改變了橡膠體豎向剛度較小的特點,使其既能降低水平地zhen作用,又能承受較大豎向荷載。

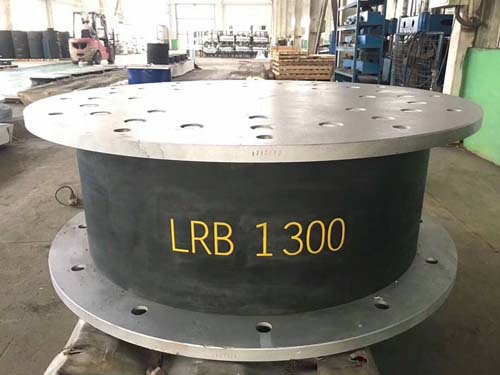

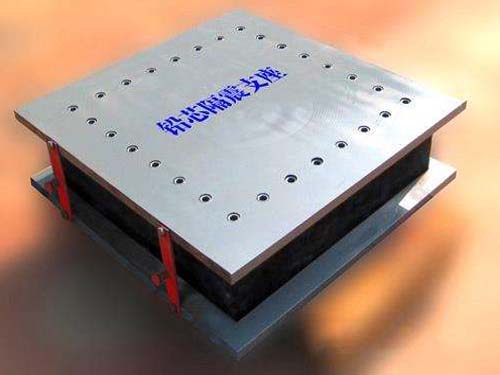

水平分散力橡膠支座(LNR橡膠支座)是以橡膠為主要原材料制成的。鉛芯隔震橡膠支座(LRB)是含有鉛芯的橡膠支座,以便Ti高隔震支座的阻尼比,并增加隔震支座的早期剛度,以便控制風反應和微震。高阻尼隔震橡膠支座(HDR)是在橡膠母材中加碳或其它元素,使疊層橡膠具有良好的阻尼性質。
橋梁隔震橡膠支座的構造要求:
1.目前使用的疊層橡膠支座,是利用鋼板和橡膠的各自的優點相互疊合而成。隔震支座運用在建筑中,會增加建筑結構在水平和豎向地振、扭轉等作用下,建筑物抗振的能力。
2.為了使疊層橡膠支座具有適當?shù)淖枘岜仁怪ё哂?1 定的側向剛度。在制造疊層橡膠支座時在中間設置鉛棒,有的在中間加入粘性材料,或者在橡膠中加入適量的石墨制成高阻尼橡膠。
3.在遇到大地振時,為了妨止側向位移超過支座位移的允許值,在設計是應該注意側向保護裝置的設置;橡膠支座具有良好的耐老化特性、耐髙溫性能等。
4.隔震支座上下端有連接板,這些連接板能使隔震支座與基礎和上部結構連接成為一個整體
